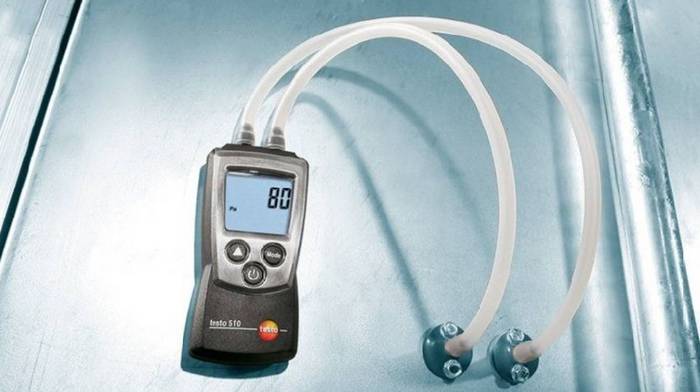

Tijelo uređaja obično je izrađeno od metala s antikorozivnim tretmanom ili posebno izdržljivim polimerima.
U cijevima koje transportiraju tekućine, plinove ili paru mora se održavati stabilan tlak. Njegova nekontrolirana promjena može dovesti do oštećenja cjevovoda, curenja i drugih problema. Kod kuće možete koristiti jednostavan manometar, ali u proizvodnji vam je potreban diferencijalni manometar – nezamjenjiv uređaj za mjerenje ne samo apsolutnog tlaka, već i razlike tlaka između dvije točke.
Značajke dizajna i princip rada
Ključna razlika između diferencijalnog manometra i standardnog je u tome što provjerava tlak u dvije točke istovremeno. Razlika u dobivenim vrijednostima pretvara se u električni signal, koji se nakon obrade prikazuje na zaslonu. Način snimanja i vizualizacije informacija određen je dizajnom uređaja i vrstom njegovog osjetljivog elementa. Jednostavni mjerači diferencijalnog tlaka trenutno prikazuju podatke, ali složeniji modeli pružaju stalnu kontrolu nad kompleksom međusobno ovisnih parametara.
Tijelo uređaja obično je izrađeno od metala s antikorozivnim tretmanom ili posebno izdržljivim polimerima. Materijali za unutarnje komponente biraju se prema karakteristikama medija koji se mjeri. Na primjer, za rad u kemijskoj ili naftnoj i plinskoj industriji odabiru se uređaji s visokom otpornošću na agresivne tvari.
Glavne vrste mjerača diferencijalnog tlaka
Najčešći kriterij za klasifikaciju takvih uređaja je vrsta korištenog senzorskog elementa. Na temelju toga možemo razlikovati 3 glavne vrste.
Mehanički
Dolaze u obliku membrane i mijeha. Prvu razliku tlaka bilježi šipka spojena na membranu. Ako se tlak promijeni u manometru s mijehom, to uzrokuje deformaciju mijeha, koji prenosi mehanički signal na kazaljku.
Tekućina
Njihov rad temelji se na mjerenju razlike u visini stupca radne tekućine. Strukturno podijeljen na:
- Plutati. Sastoje se od dvije povezane posude različitog presjeka, ispunjene sigurnom tekućinom (često zamjenjujući živu). Pomicanje tekućine pri promjeni tlaka pokreće plovak koji je kinematički povezan s njim, prenoseći signal indikatoru.
- Zvona. Razlika tlaka određena je položajem zvona uronjenog u tekućinu.
Prsten
Senzorski element je šuplji prsten s unutarnjom pregradom, djelomično ispunjen tekućinom. Razlika tlaka izaziva kretanje tekućine unutar prstena i njezinu rotaciju pod kutom izravno proporcionalnim veličini te razlike.
Digitalni

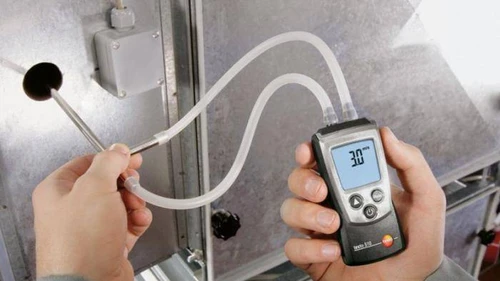

Najfunkcionalniji uređaji, sposobni mjeriti ne samo pad tlaka, već i druge parametre: protok, temperaturu, vlažnost. Široko se koristi u industrijskim ventilacijskim sustavima za izračunavanje volumena zraka s korekcijom temperature i održavanje računovodstvenih podataka.
